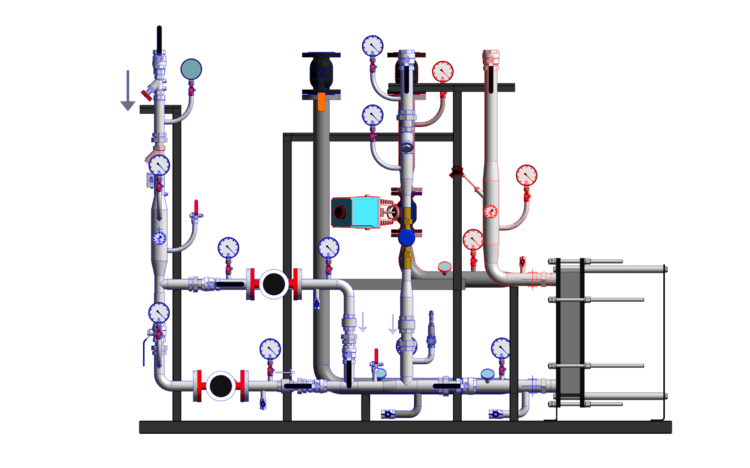

Одноступенчатая схема гвс и двухступенчатая

При выборе блочного теплового пункта зачастую встает вопрос какую выбрать схему для теплового узла гвс (горячего водоснабжения). Рассказываем как правильно выбрать тепловой узел и на что обратить внимание.

При соотношении нагрузок системы ГВС к системе отопления 0,2 ≤ Q_гвс/Q_со ≤ 1 (Q_гвс - нагрузка на систему гвс, Q_со - нагрузка на систему отопления), рекомендуется применять двухступенчатую смешанную схему подключения ГВС. В такой схеме в подогреве первой ступени участвует обратка из системы отопления.

Таким образом экономится теплоноситель затраченный на систему горячего водоснабжения и потребитель платит за теплоноситель меньше средств. Для теплосетей есть большой плюс - возможность подключить больше потребителей (к примеру не 5, а 6 жилых домов в следствии экономия теплоносителя).

С другой стороны, за двухступенчатую схему ГВС первоначально больше затратит средств застройщик. Сами теплообменники в тепловых пукнтах выходят больше и дороже нежели при одноступенчатой параллельной схеме. А также обвязка теплообменника получается сложнее и дороже.

Если поставщиком тепла является сам застройщик?

Если застройщик сам строит для своих объектов котельную, то выгоднее поставить в каждом блочном ИТП моноблоки (то есть применить двухступенчатую смешанную схему), чем увеличивать мощность котельной.

Подробная информация про схемы подключения гвс

Подбробная информация по схемам подключения системы гвс в одну ступень или две ступени вы можете найти на страничках схем. Вы найдете схему в виде чертежа, перечень оборудования и особенности подключения.
