Блочный тепловой пункт жилого комплекса в городе Уссурийск

Блочный тепловой пункт жилого комплекса в городе Уссурийск

    Жилой комплекс разной этажности. Было поставлено два тепловых пукнта мощностью 1859 кВт.

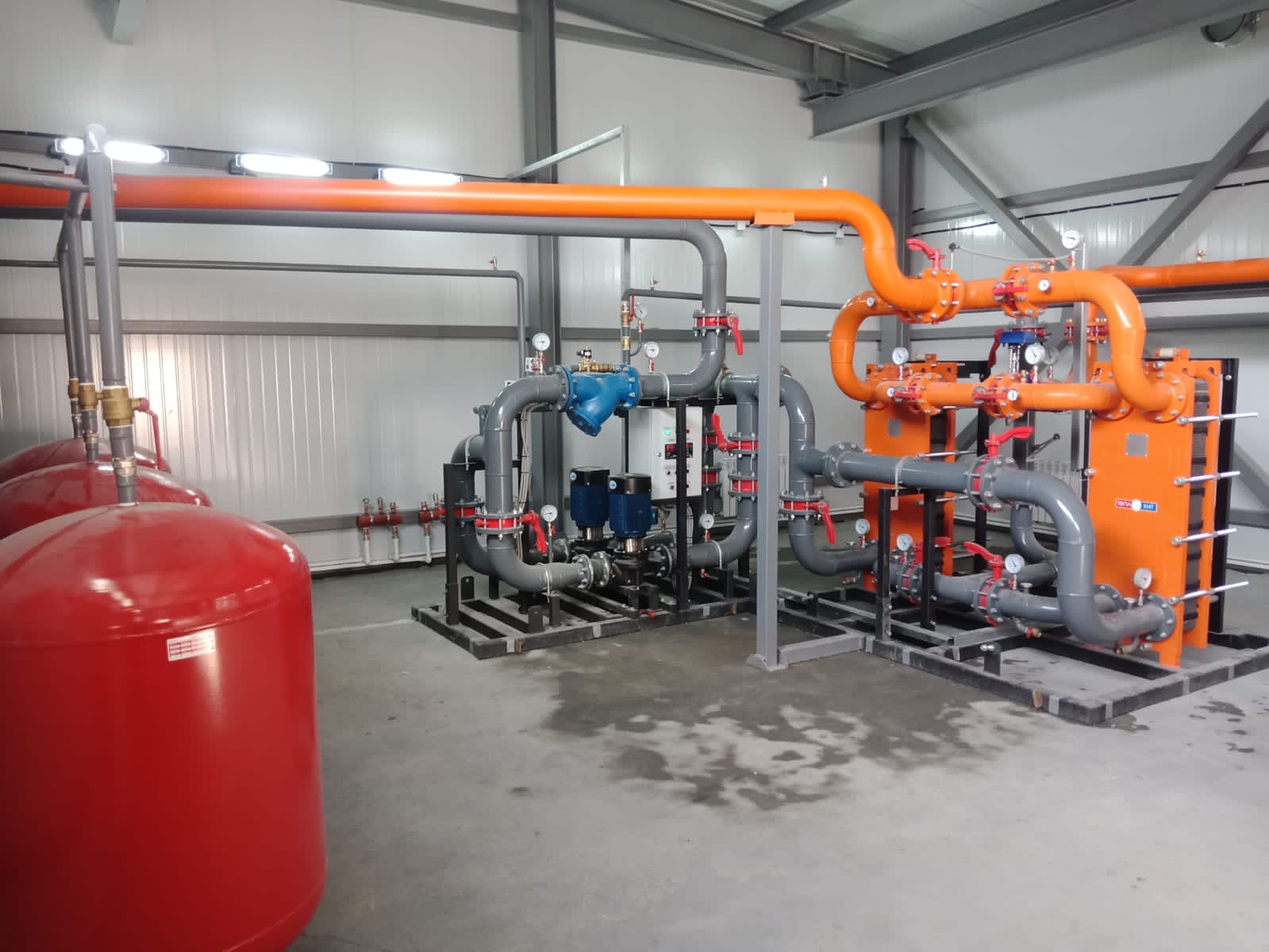

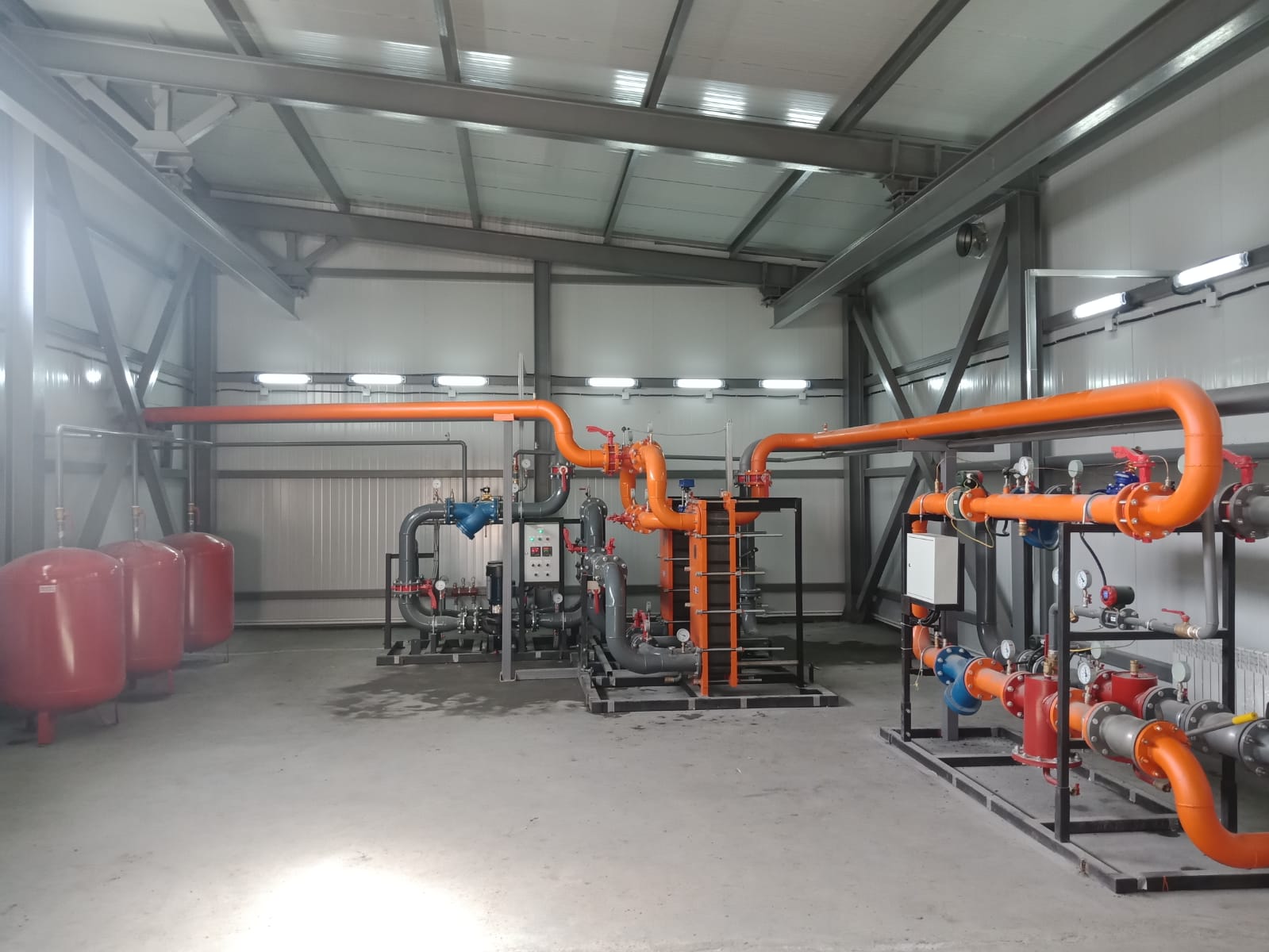

    Тепловой пункт Ютермо на объекте в городе Уссурийск Тепловой пункт Ютермо на объекте в городе Уссурийск - фото 2

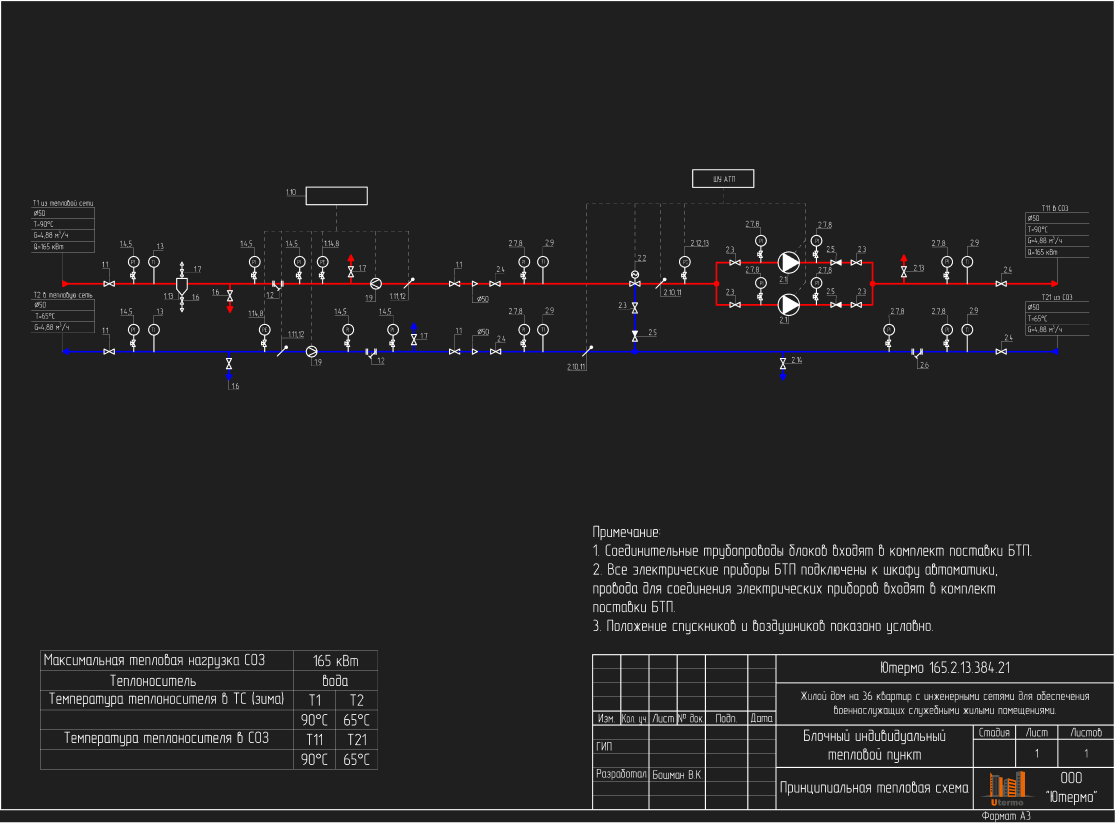

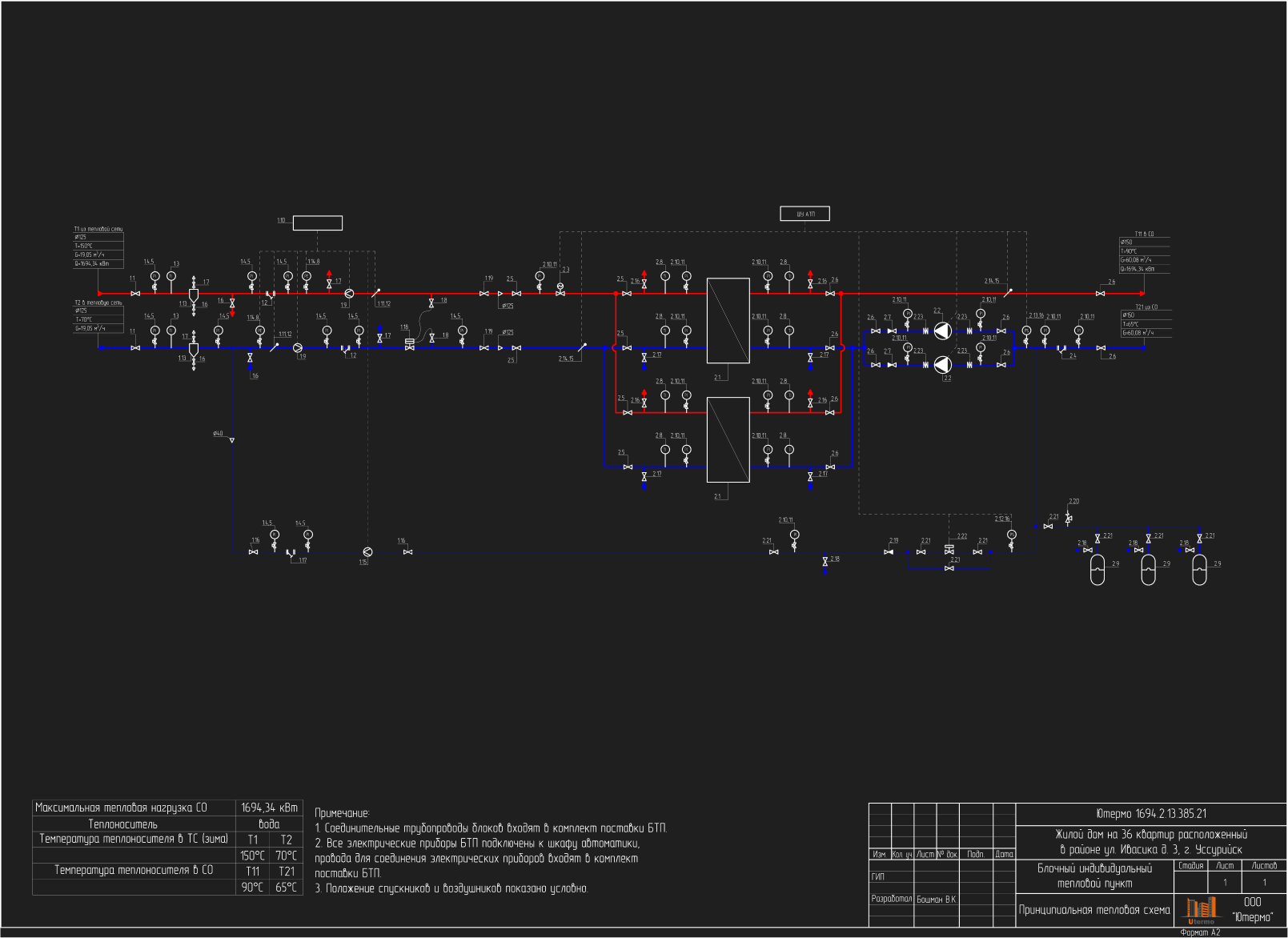

    Принципиальные схемы тепловых пукнтов

    Первым на схеме тепловой узел системы отопления (независимая схема подключения с теплообменником). Максимальная тепловая нагрузка на СО - 200 кВт. Вторым представлен блок узла ГВС (одноступенчатая схема) и максимальной нагрузкой - 310 кВт.

    Принципиальная схема теплового пукнта Принципиальная схема теплового пукнта

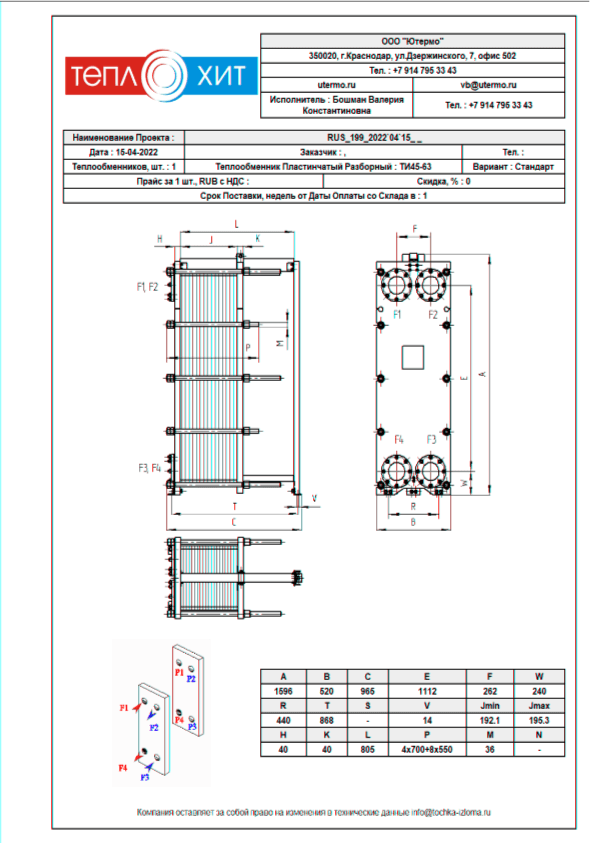

    Расчёт теплообменника для отопления

    Технические характеристики теплообменника на отопление 63 пластины Детальная спецификация теплообменника на отопление

    Местоположение

    Приморский край, г. Уссурийск, ул. Ивасика 3.

    Оборудование

    2 блочных тепловых пукнта

    • БТП 384: 165кВт (Узел ввода и учета тепловой энергии, узел на систему отопления).
    • БТП 385: 1694,34 кВт (Узел ввода и учета тепловой энергии, блок на СО)
