Аконит Урал Елабуга Оборудование: БТП тепловой мощностью 3493 кВт.

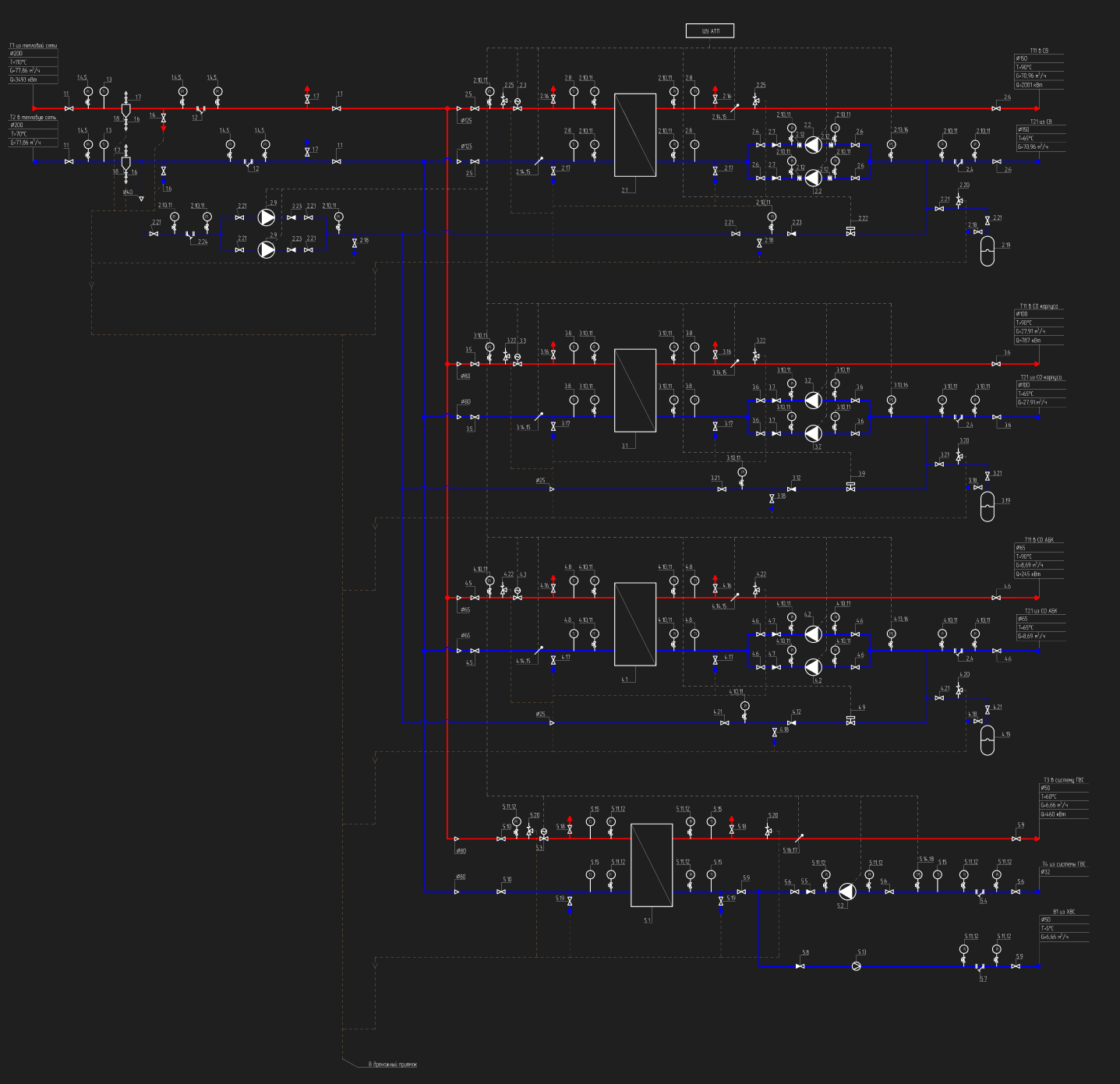

Схема теплового пункта
Блочный тепловой пукнт состоит из 4 блоков: блок узла ввода, два тепловых узла системы отопления, узел горячего водоснабжения (ГВС) и блок системы вентиляции. Схема подключения системы отопления - независимая.
![Схема блочного теплового пункта](../api-images/btp-elabuga-first/techs/elabuga-scheme.png)
Блок системы вентиляции

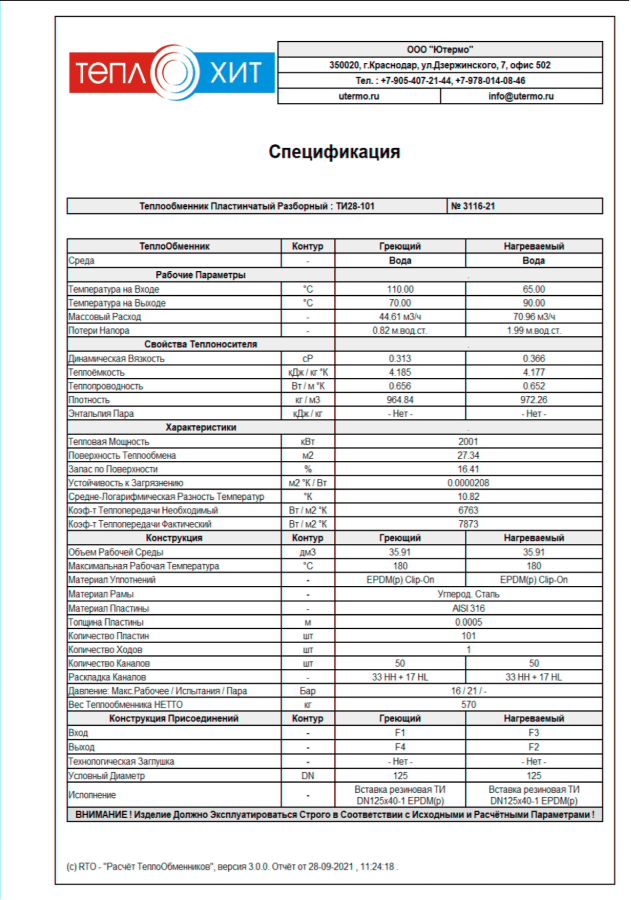

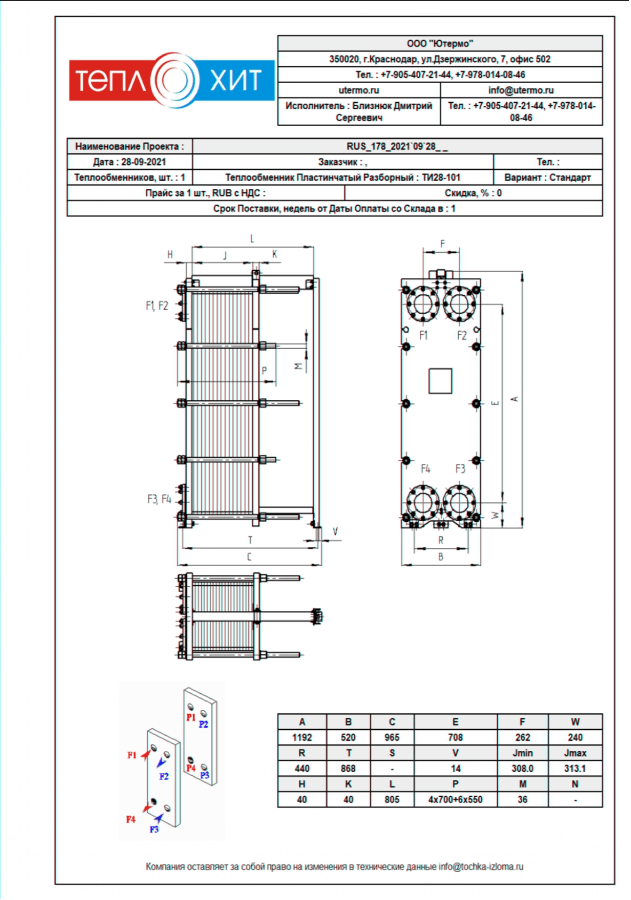

Расчёт теплообменника для вентиляции
![Технические характеристики теплообменника отопления](../api-images/btp-elabuga-first/techs/vent-ti28-101-rasch.png)
![Детальная спецификация теплообменника отопления](../api-images/btp-elabuga-first/techs/vent-ti28-101-sp.png)
Блок системы отопления
2 штРасчёт теплообменника для отопления
![Технические характеристики теплообменника отопления](../api-images/btp-elabuga-first/techs/otop-ti13-35-rasch.png)
![Детальная спецификация теплообменника отопления](../api-images/btp-elabuga-first/techs/otop-ti13-35-rasch.png)

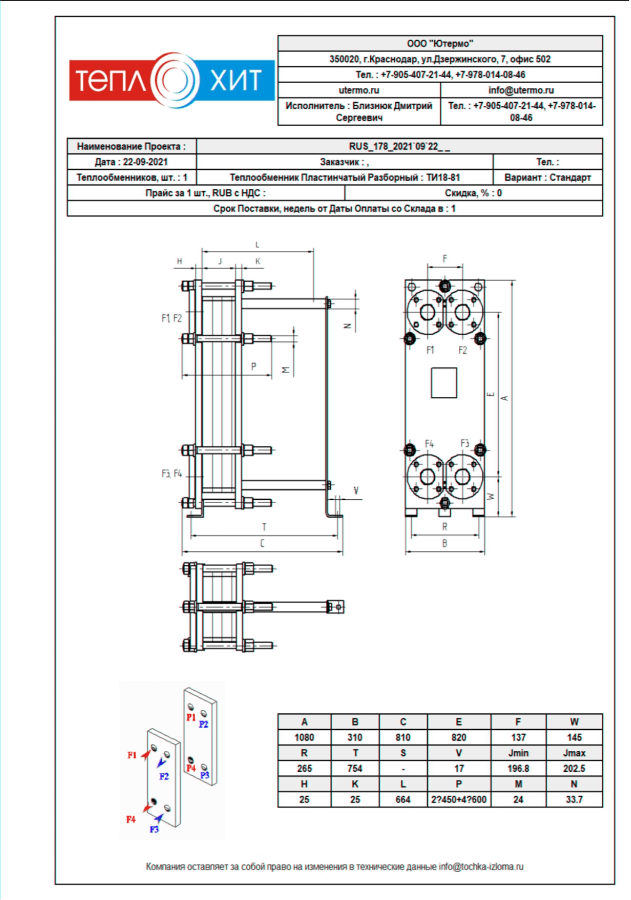

Расчёт теплообменника для отопления №2
![Технические характеристики теплообменника отопления](../api-images/btp-elabuga-first/techs/otop-ti28-81-rasch.png)
![Детальная спецификация теплообменника отопления](../api-images/btp-elabuga-first/techs/otop-ti28-101-sp.png)
Блок системы ГВС

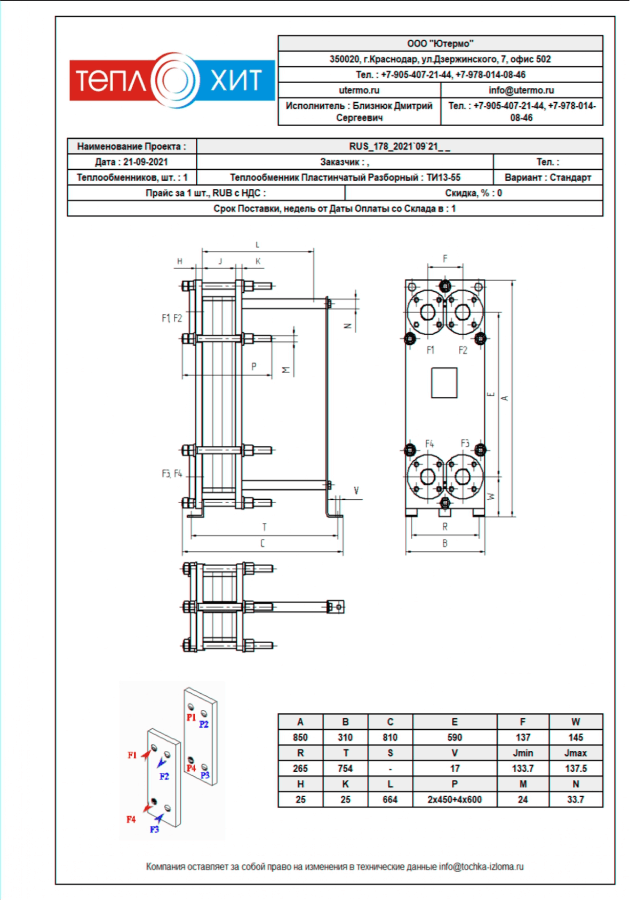

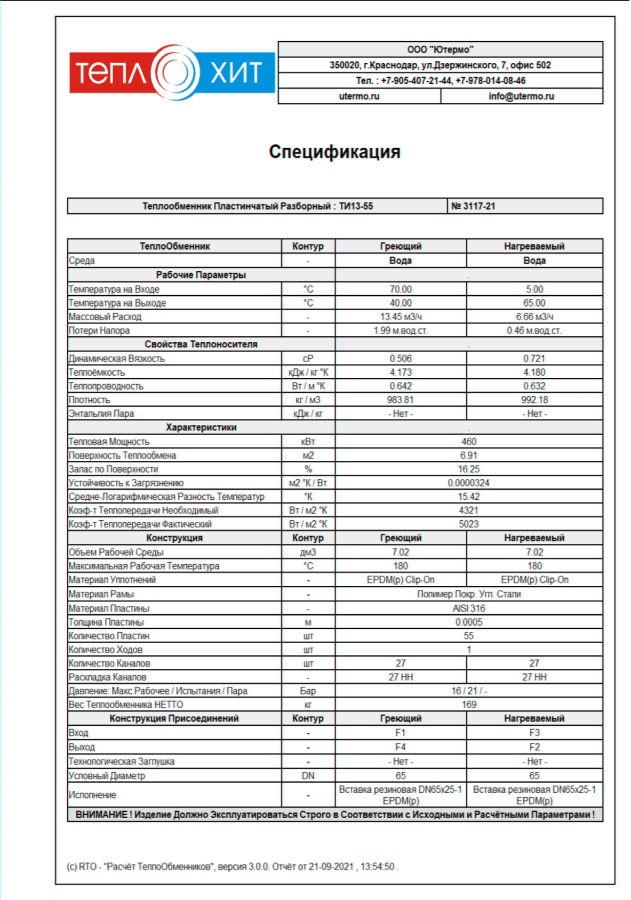

Расчёт теплообменника для гвс
![Технические характеристики теплообменника отопления](../api-images/btp-elabuga-first/techs/gvs-ti13-55-rasch-1.png)
![Детальная спецификация теплообменника отопления](../api-images/btp-elabuga-first/techs/gvs-ti13-55-rasch.png)
![](../api-images/btp-elabuga-first/techs/photo-proizv.png)
Краткая справка об объекте
Автоматизированный машиностроительный комплекс Аконит-Урал в ОЭЗ Алабуга. На автоматической линии завода производятся ролики для конвейеров с повышенным ресурсом службы. Местоположение: Республика Татарстан, г. Елабуга, ОЭЗ «Алабуга»
