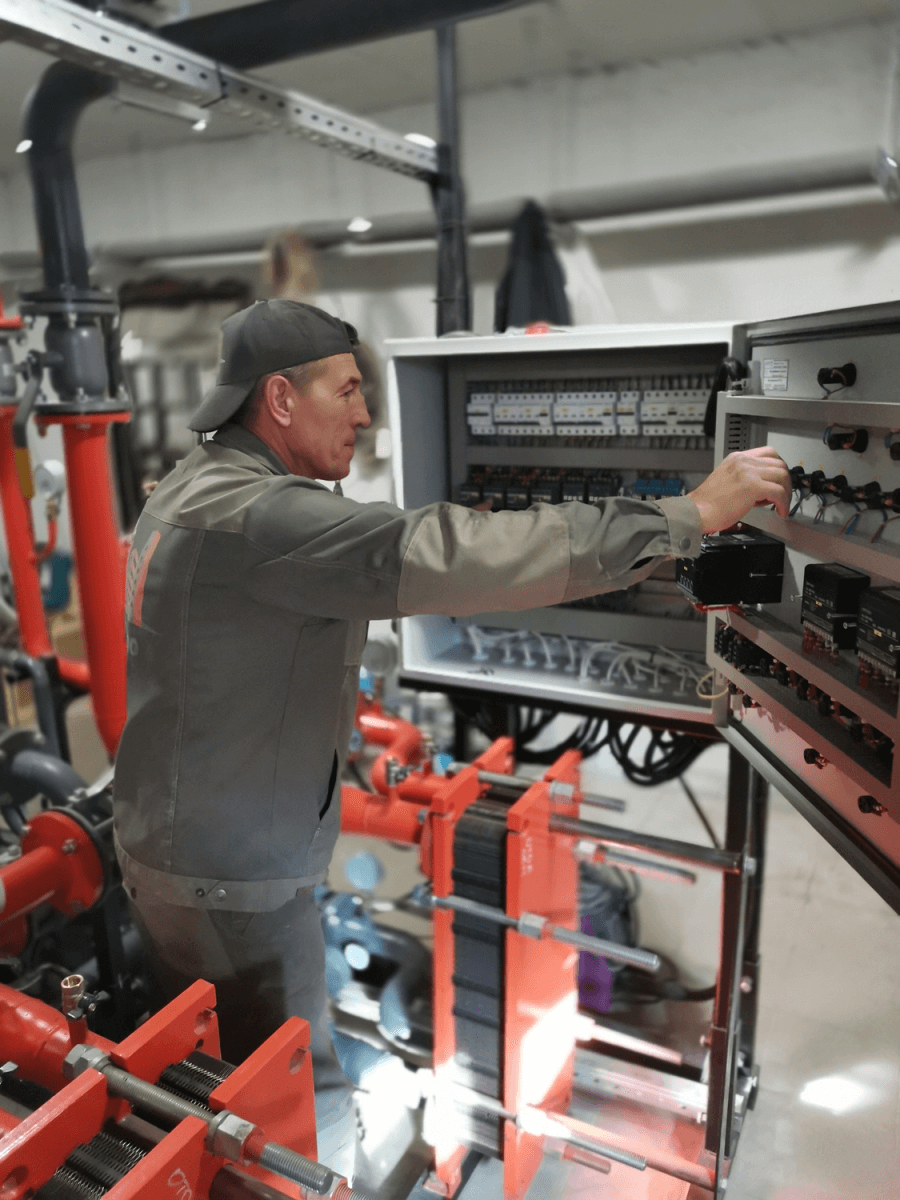

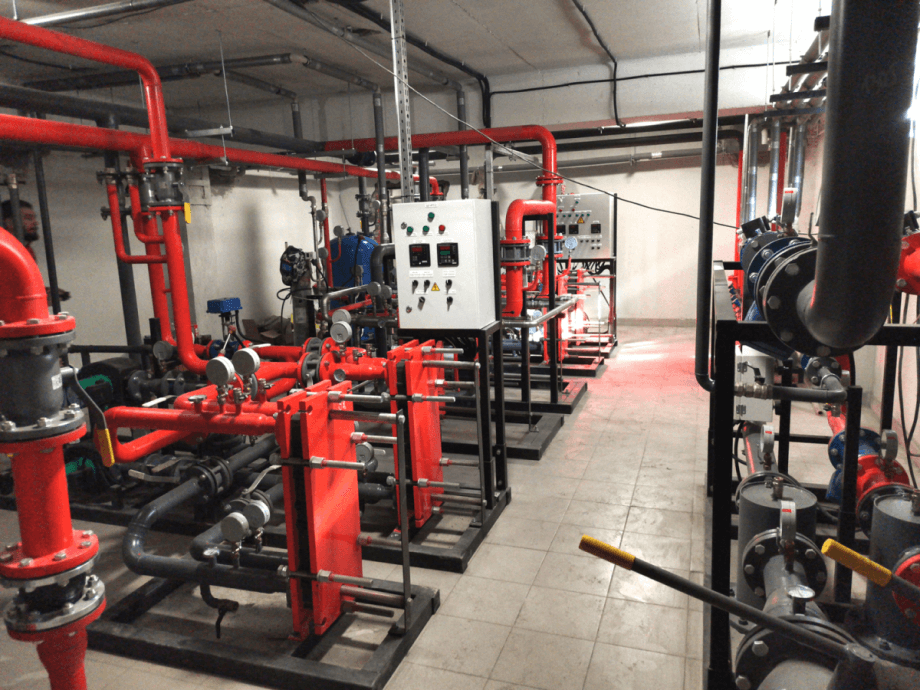

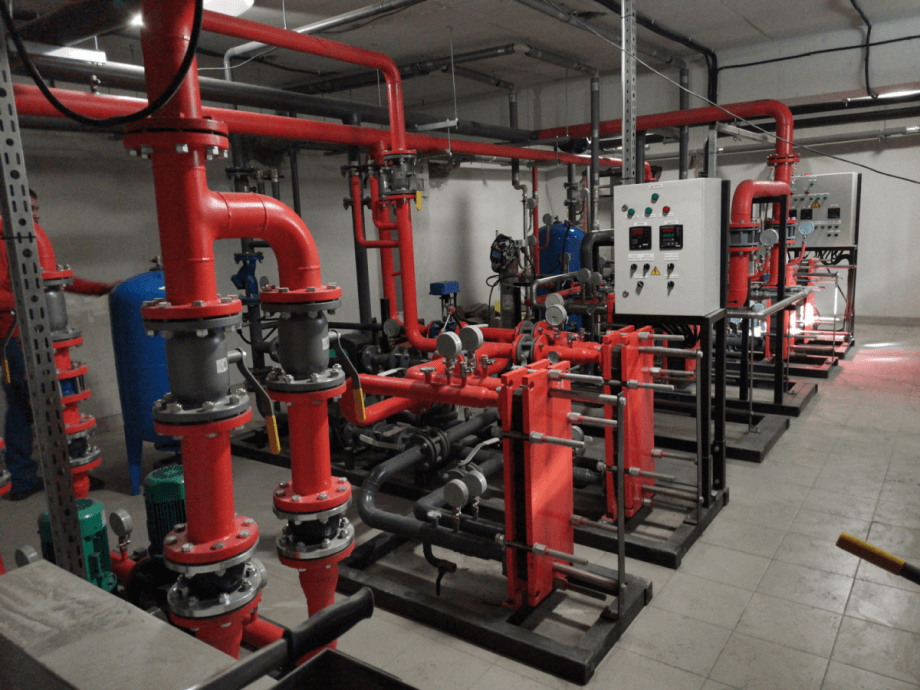

Установлен блочный тепловой пункт «Ютермо» для нужд отопления, ГВС и системы вентиляции. Общая тепловая мощность блоков 1000 кВт. Также на объекте выполнен монтаж БТП, тепловая изоляция блоков и пусконаладочные работы.

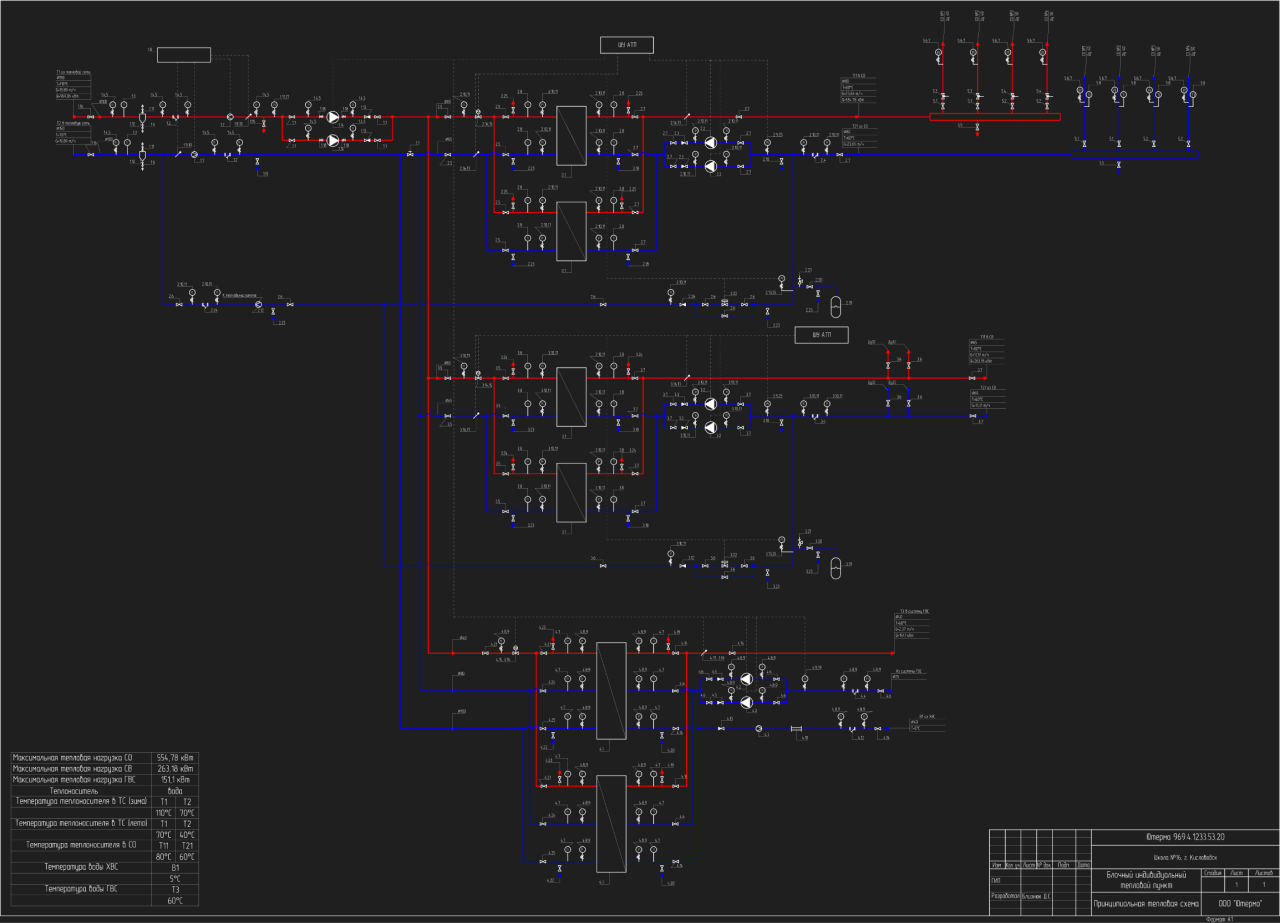

Принципиальная схема теплового пункта
Узел ввода и учета
| Оборудование | Количество | Производитель |
|---|---|---|
| Кран шаровый стандартнопроходной, Ду100, Ру 1,6 МПа | 5 | LD |
| Фильтр фланцевый Ду100, Ру 1,6 МПа | 2 | Tecofi |
| Биметаллический термометр с гильзой, шкала 0-160°С | 2 | Росма |
| Манометр 0-16 бар | 11 | Росма |
| Трехходовой кран для манометра | 11 | |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 1 | LD |
| Расходомер Ду80 | 2 | Интеприбор |
| Тепловычислитель | 1 | Интеприбор |
| Комплект термопреобразователей | 1 | |
| Защитная гильза | 2 | |
| Кран шаровый муфтовый, латунь, Ду15, PN25 | 4 | LD |
| Грязевик узла ввода Ду100, Ру 1,6 МПа | 1 | |
| Клапан обратный межфланцевый, Ду100 | 2 | GENEBRE |
| Насос IL 65/170-1,5/4 | 2 | Wilo |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 2 | LD |
| Кран шаровый стандартнопроходной, Ду150, Ру 1,6 МПа | 2 | LD |
| Реле давления 0,3 МПа | 1 | Росма |
| Виброкомпенсатор, Ду100, PN10 | 4 | GENEBRE |

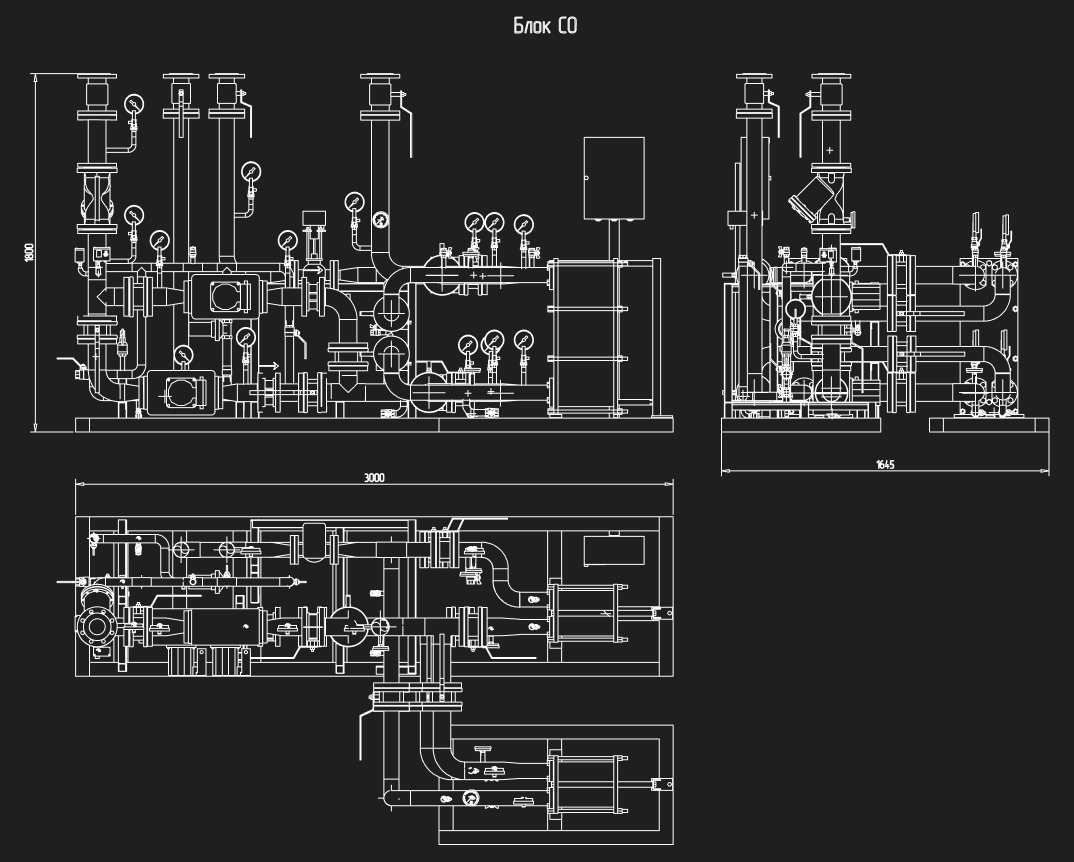

Узел системы отопления
| Оборудование | Количество | Производитель |
|---|---|---|
| Пластинчатый теплообменник ТИ13-49 расчет № 1905-20 | 2 | Теплохит |
| Насос TOP-S 65/15 DM PN6/10 | 2 | Wilo |
| Клапан обратный межфланцевый, Ду80 | 2 | GENEBRE |
| Фильтр фланцевый Ду80 Ру 1,6 МПа | 1 | Tecofi |
| Кран шаровый стандартнопроходной, DN65, PN16 | 6 | LD |
| Кран шаровый муфтовый, латунь, Ду32, PN25 | 6 | LD |
| Кран шаровый стандартнопроходной, DN80, PN16 | 10 | LD |
| Биметаллический термометр с гильзой, шкала 0-160°С | 8 | Росма |
| Реле давления 0,3 МПа | 1 | Росма |
| Манометр 0-16 бар | 18 | Росма |
| Трехходовой кран для манометра | 18 | |
| Расходомер Ду25 | 1 | Интеприбор |
| Реле давления 1,0 МПа | 1 | Росма |
| Двухходовой регулирующий клапан, отопление, DN40, Kvs=25 | 1 | Вогез |
| Электропривод для регулирующего клапана | 1 | Вогез |
| Датчик температуры | 2 | |
| Защитная гильза | 2 | |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 3 | LD |
| Мембранный расширительный бак V=300 л, PN10, Траб=70°С | 1 | Zilmet |
| Кран шаровый муфтовый, латунь, Ду32, PN25 | 1 | LD |
| Клапан предохранительный, Pсраб=1,0-12,0 бар | 1 | GENEBRE |
| Соленоидный клапан на подпитку двухходовой, Ду32 | 1 | Росма |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 6 | LD |
| Фильтр сетчатый муфтовый Ду32, латунь | 1 | GENEBRE |
| Кран шаровый муфтовый, латунь, Ду15, PN25 | 6 | LD |
| Клапан обратный муфтовый, латунь, Ду32 | 1 | GENEBRE |
Узел системы вентиляции
| Оборудование | Количество | Производитель |
|---|---|---|
| Пластинчатый теплообменник ТИ13-25 расчет № 1906-20 | 2 | Теплохит |
| Насос TOP-S 50/15 DM PN6/10 | 2 | Wilo |
| Клапан обратный межфланцевый, Ду65 | 2 | GENEBRE |
| Фильтр фланцевый Ду65, Ру 1,6 МПа | 1 | Tecofi |
| Кран шаровый стандартнопроходной, DN65, PN16 | 6 | LD |
| Кран шаровый муфтовый, латунь, Ду32, PN25 | 8 | LD |
| Кран шаровый стандартнопроходной, DN65, PN16 | 10 | LD |
| Биметаллический термометр с гильзой, шкала 0-160°С | 8 | Росма |
| Реле давления 0,3 МПа | 1 | Росма |
| Манометр 0-16 бар | 16 | Росма |
| Трехходовой кран для манометра | 16 | |
| Клапан обратный муфтовый, латунь, Ду32 | 1 | GENEBRE |
| Реле давления 1,0 МПа | 1 | Росма |
| Двухходовой регулирующий клапан, отопление, DN32, Kvs=16 | 1 | Вогез |
| Электропривод для регулирующего клапана | 1 | Вогез |
| Датчик температуры | 2 | |
| Защитная гильза | 2 | |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 3 | LD |
| Мембранный расширительный бак V=200 л, PN10, Траб=70°С | 1 | Zilmet |
| Кран шаровый муфтовый, латунь, Ду32, PN25 | 1 | LD |
| Клапан предохранительный, Pсраб=1,0-12,0 бар | 1 | GENEBRE |
| Соленоидный клапан на подпитку двухходовой, Ду32 | 1 | Росма |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 5 | LD |
| Кран шаровый муфтовый, латунь, Ду15, PN25 | 4 | LD |
Узел ГВС
| Оборудование | Количество | Производитель |
|---|---|---|
| Пластинчатый теплообменник ТИ13-61 расчет №1907-20 | 2 | Теплохит |
| Н. асос TOP-Z 25/10 DM PN6/10 | 2 | Wilo |
| Счетчик, Ду40 | 1 | |
| Фильтр сетчатый муфтовый Ду25, латунь | 1 | .GENEBRE |
| Клапан обратный муфтовый, латунь, Ду25 | 2 | GENEBRE |
| Кран шаровый муфтовый, латунь, Ду25 | 7 | .LD |
| Биметалический термометр с гильзой, шкала 0-160°С | 12 | Росма |
| Манометр 0-16 бар | 21 | Росма |
| Трехходовой кран для манометра | 21 | |
| Магнитный преобразователь воды, Ду32 | 1 | МВС |
| Реле давления 0,3 МПа | 1 | Росма |
| Фильтр сетчатый муфтовый Ду40, латунь | 1 | .GENEBRE |
| Клапан обратный муфтовый, латунь, Ду40 | 1 | G. ENEBRE |
| Кран шаровый муфтовый, латунь, Ду40 | 5 | .LD |
| Двухходовой регулирующий клапан, DN25, Кvs=6,3 | 1 | Вогез |
| Электропривод для регулирующего клапана | 1 | В. огез |
| Датчик температуры | 1 | |
| Защитнаяя гильза | 1 | |
| Кран шаровый муфтовый, латунь, ручка-бабочка, Ду15, PN25 | 3 | LD |
| Кран шаровый муфтовый, латунь, ручка-бабочка, Ду25, PN25 | 3 | LD |
| Кран шаровый стандартнопроходной, Ду40, PN16 | 3 | LD |
| Кран шаровый муфтовый, латунь, Ду15, PN25 | 2 | LD |
| Кран шаровый муфтовый, латунь, Ду25, PN25 | 2 | LD |
| Кран шаровый стандартнопроходной, Ду80, PN16 | 2 | LD |
| Кран шаровый стандартнопроходной, Ду100, PN16 | 2 | LD |
Краткая справка об объекте
Муниципальное бюджетное общеобразовательное учреждение Средняя общеобразовательная школа №16 города-курорта Кисловодска (МКОУ СОШ №16) располагается по адресу Ставропольский край, город Кисловодск, улица Андрея Губина, дом 53. Школа открыла свои двери в январе 2021 года. Она рассчитана на 275 новых мест.
